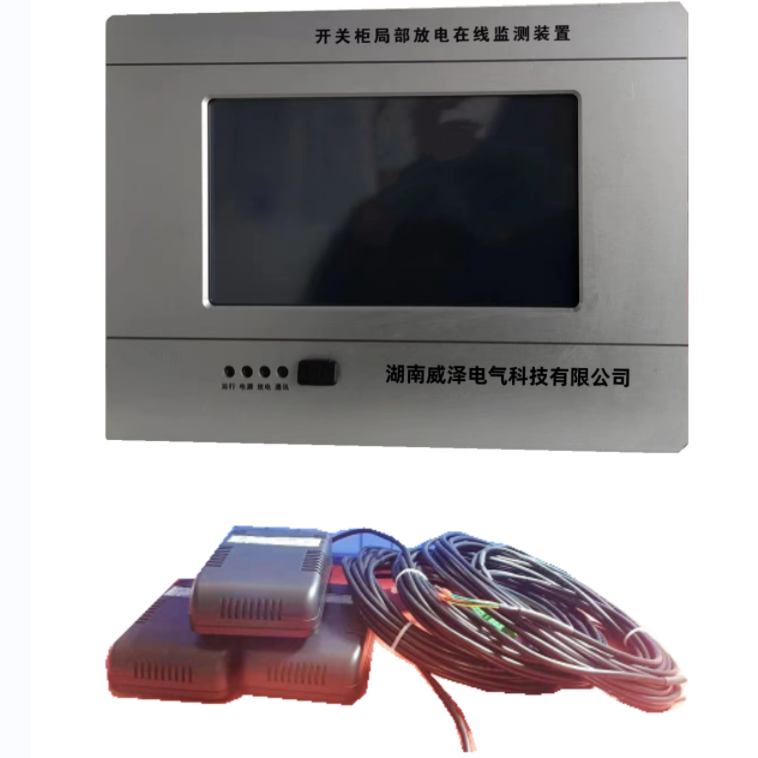

一、产品概述

局部放电是指在电场的作用下，绝缘系统中只有部分区域发生放电，但没有贯穿施加 电压导体之间的区域即尚未击穿，这种现象叫局部放电。 局部放电是绝缘劣化的重要表征现象，是高压绝缘绝缘故障重要隐患的前期预警信 号。及时发现局部放电对高压电器设备的绝缘故障意义重大，是避免重大事故的重要手段。 高压开关柜是使用极广且数量最多的开关设备。是电力系统的重要供配电设备，它的安 全可靠运行是基础。高压开关柜中引起局部放电的主要原因有：导体、外壳内表面上的金属 突起，常常是由于制造和安装时造成金属表面有较尖的毛刺；绝缘介质的缺陷、老化和表面 的污秽造成绝缘内部或表面出现局部放电；高压母线连接处、开关电路触头接触不良或断路 器触头接触不良造成局部放电；高压设备里的可以移动的金属微粒，主要在制造、装配和运 行中产生，当靠近高压导体并未接触时，就很可能导致放电。 各类绝缘缺陷发展到最终击穿，酿成事故之前，往往先经过局部放电阶段，局部放电的 强弱能够及时反映绝缘状态，因此通过在线监测局部放电来判断绝缘状态是实现开关柜绝缘 在线监测和诊断的有效手段

二、产品技术原理综述

高压开关柜发生局部放电时，将会产生纳秒级陡度的电流脉冲。激发出频带很宽的电 磁波。特高频检测传感器（即 UHF 传感器）检测其中的高频电磁波频带在（300MHz- 2000MHz），这个频段可以有效的避开开关柜的电晕干扰、工频干扰等可靠性高、抗干扰能 力强。对各种局部放电类型均比较敏感，灵敏度可到几个 PC。 UHF 传感器采用非接触式监测，不影响设备的正常运行、安全可靠。我司研发的 UHF 传 感器采用一体式设计即接收、采集、计算与一体，避免高频信号传输的损耗。局放采集装置 采用窄带滤波技术 、模糊算法、快速傅里叶变换、周期分组、类数据库匹配等算法可以排 除现场各种干扰
