工作原理

为了防止电磁式电压互感器铁磁谐振的发生，在PT中性点串入阻尼电阻，可以达到消除谐振的目的。理想的阻尼电阻，在正常运行状态下为0，不改变PT的零序回路，因此不会影响互感器的测量精度，也不会放大中性点不平衡电压；在谐振发生时，电阻趋于∞，相当于互感器不接地，也就破坏了零序谐振回路。

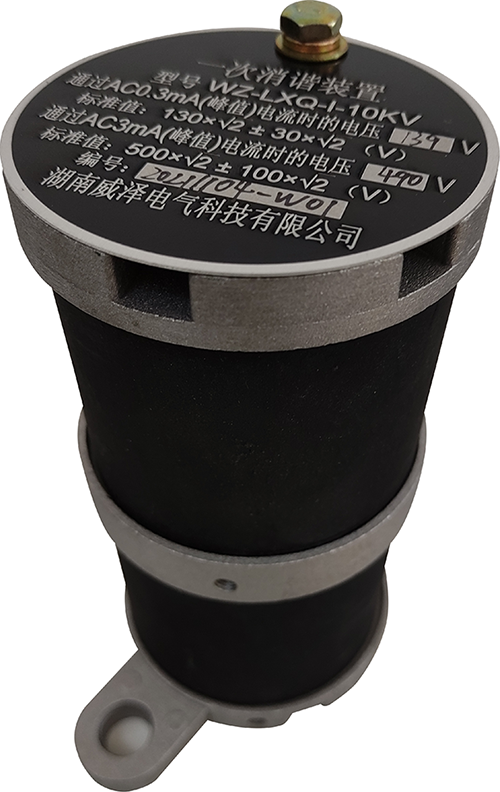

将一次消谐器串联安装在PT中性点与地之间，正常运行状态下电阻为千欧左右，而PT一次绕组的阻抗为兆欧级，因此不会对PT的各项性能产生影响，同时也不会明显改变系统的各项参数。当PT发生谐振时铁芯饱和，一次绕组激磁电流增加，一次消谐器电阻快速增长，能够较好的发挥出阻尼作用。而且谐振能量越大，一次消谐器的消谐时间越短，对设备的绝缘更为有利。
