1.概述

    电流互感器二次绕组及其回路一旦在运行中开路，或一次绕组流过异常过电流（如雷电流、谐振过流、等），将会产生数千伏甚至上万伏的过电压。这不仅给二次系统的绝缘造成危害，还会使互感器过激而烧损，甚至危及运行人员的生命安全。

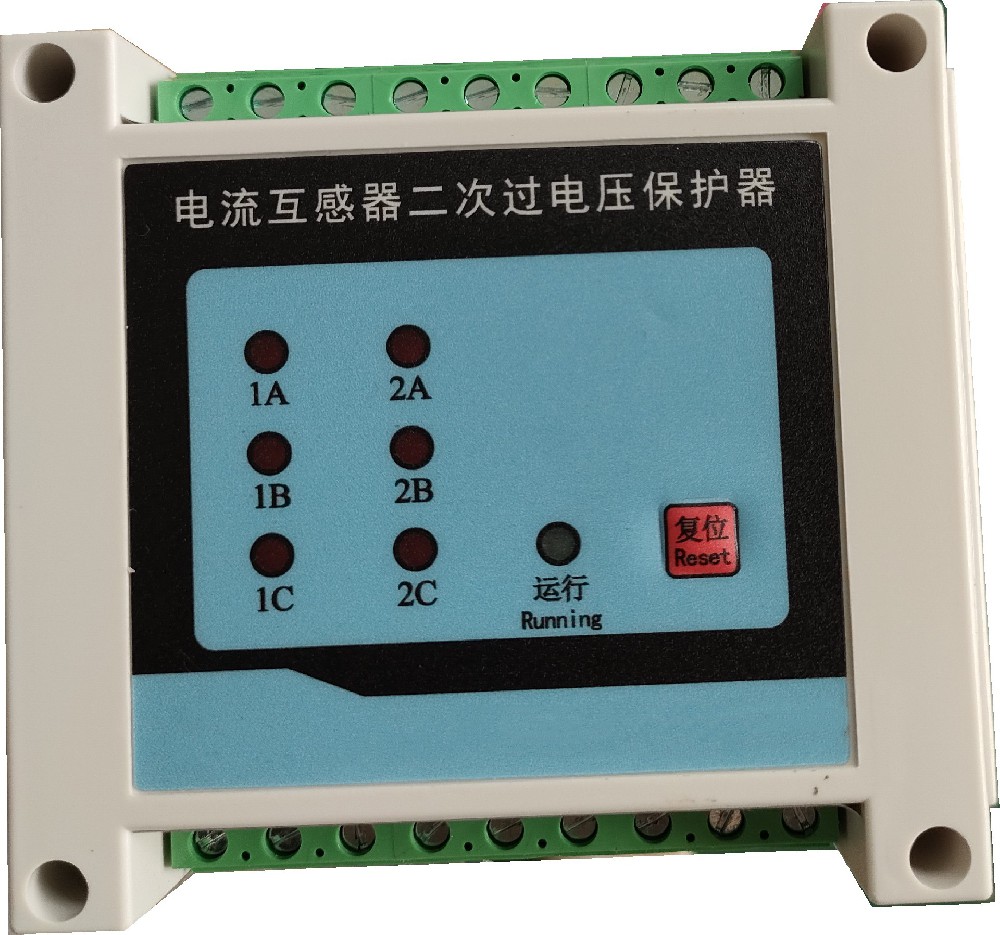

我公司研制的电流互感器二次开路保护器（以下简称保护器），专门用来限制二次开路时产生的过电压，并具有动作接点输出、自动发光显示、自动闭锁差动保护、动作后有手动或自动复位功能，以及多元组合的各种不同功能的保护器。

2.使用范围

  本保护器主要用于各种CT绕组二次侧的异常过电压保护。如：差动绕组、过流绕组、测量绕组、母线保护绕组或其他需要过电压保护的地方。

3.保护器的功能

●保护器适用于3-35kV开关柜；

●保护器动作后能把电流互感器二次过电压限制到安全水平；

●保护器动作后显示故障回路，方便故障排除；

●保护动作后有接点信号输出，可供外回路引用；

●保护动作后有报警声音提示，提醒用户及时排除故障。

4.保护器的特点

●技术先进、元件可靠、寿命长(10万次)；

●综合性强、功能齐全；

●故障消除后可通过人工复位或外部复位，方便用户选择；

●采用省面积和轨道安装设计，方便安装。

5.保护器的原理

    电流互感器二次开路保护器主要由接近于理想保护特性的非线性电阻构成。保护器跨接于CT二次绕组两端，正常运行时泄漏电流极小，呈高阻状态；当发生异常过电压时，此时保护器迅速动作，呈近似短路的低阻状态，有效地限制过电压。保护器最多可对12路CT二次回路提供保护，动作后面板上显示故障回路，并有无源接点信号输出。故障排除后，按手动复位按钮，电路恢复原状态后又重新投入正常运行工作。
