一、产品概述

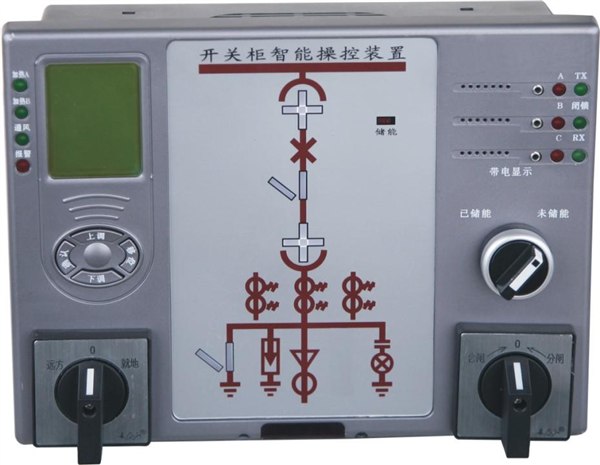

 产品功能强大，使用于3-35KV 户内开关柜、中置柜、手车柜、固定柜、环网柜等多种开关柜。具有动态一次模拟图、高压带电显示、自动加热除湿数值显示及控制、断路器分合状态指示、储能指示、接地开关状态指示、小车位置指示、分合闸回路完好指示、人体感应带电提示及柜内照明功能、语音防误提示等功能，可取代现有的一次回路模拟图、带电显示器、自动加热除湿控制器、断路器分合按钮等。并且具有RS485通讯接口，通讯协议为MODBUS通讯协议。

能够使开关柜进一步，智能化，网络化，数字化。方便广大用户使用与操作。

二、技术指标

    工作温度：－20℃～＋65℃

工作湿度：≤95％RH

介质强度：≥AC2000V

绝缘性能：≥100MΩ

抗电磁干扰性能：符合IEC255－22的标准规定

工作电源：AC85～265V/DC110～300V

湿度测量范围：20%～99%RH

温度测量范围：－20℃～＋80℃

湿度测量精度：±3.0%RH

响应时间：≤2s

人体接近感应时间：≤3秒

人体接近语音提示时间：0～29秒

开关量输入端子和LED数码显示关联关系：动态配置

通讯方式：RS485通讯接口

通讯波特率：1200bps、2400bps、4800bps、9600bps可设置

数据格式：8个数据位 1个停止位 无奇偶校验
