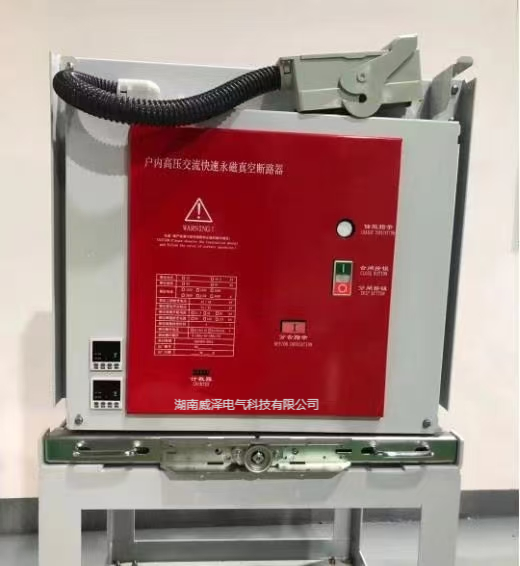

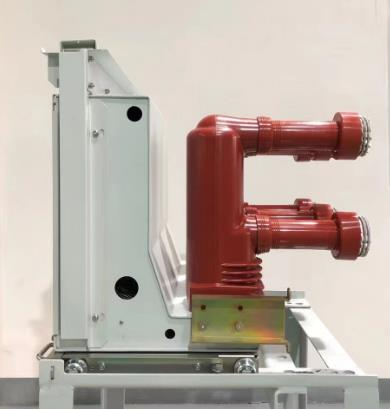

WZVFC-12型户内高压交流快速永磁真空断路器，采用快速涡流斥力永磁操动机构，用于开合各种不同性质的电力负荷，适用于大中型工矿企业电网、城网、农网及铁道等电网建设和改造工程中，尤其是用于在工作电流范围内频繁操作、需要快速切断或关合负荷电流或故障电流的场合。该产品吸纳国内外先进技术及工艺，将涡流斥力技术与永磁保持技术相结合，实现真空开关的快速分/合应用。通过不同的结构设计，可以实现大容量开断、相控（过零）分合闸、以及与弹操机构断路器尺寸完全一致的替代产品的成熟应用，真空灭弧室选用国内权威的宝光牌优质固封极柱产品，具有速度快、高可靠、智能化、寿命长、免维护等特点，使用时对周围环境无污染，是绿色环保产品。

2.快速涡流永磁机构动作原理：

快速涡流斥力永磁保持机构主要有分/合闸电磁线圈、分/合闸保持磁钢、涡流斥力传动盘、永磁保持衔铁、分/合闸储能电容、高性能储放电源模组及配套传动机构组成。由高性能储放电源模组将分/合闸储能电容充电，通过浮充电路精确控制电容电压；分/合闸动作时，通过脉冲电平信号触发高性能储放电源模组内可控硅导通，分/合闸储能电容向分/合闸电磁线圈放电，电磁线圈产生的磁通，在涡流斥力传动盘中感应涡流并与其磁场产生互斥作用，驱动其做上下运动从而通过配套传动机构带动绝缘拉杆及真空灭弧室动触头做分/合闸动作；当操动机构运动部件在涡流斥力的作用下达到分/合闸行程位置后，通过分/合闸保持磁钢对永磁保持衔铁的吸合作用使操动机构及灭弧室动触头稳定在分/合闸位置。用使操动机构及灭弧室动触头稳定在分/合闸位置。
